Mikä on magneettinen nostin

Teräksen siirtäminen käsin tai puristimilla ei ole aina käytännöllistä, varsinkin kun työkappale on painava, litteä, öljyinen tai vaikeasti tarttuva. Työpajoissa, teräsvarastoissa, muottitehtaissa ja valmistuslinjoissa magneettinostinta usein harkitaan.

Magneettinen nostin, jota kutsutaan myös nostomagneetiksi, on suunniteltu käsittelemään rautametallisia työkappaleita, kuten teräslevyjä, teräskappaleita, muotteja ja koneistettuja osia. Se voi toimia nosturin, nostimen tai nostojärjestelmän kanssa, riippuen työmaan layoutista.

Magneettinen nostin ei kuitenkaan sovellu kaikille materiaaleille tai kaikentyyppisille teräskomponenteille.

Tässä artikkelissa esitellään magneettinostin ja hahmotellaan sen käytännön sovelluksia teräksenkäsittelytoiminnoissa.

Mikä on magneettinostin?

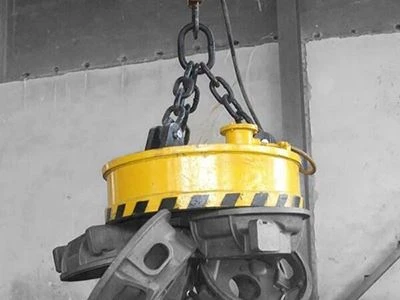

Magneettinen nostinon raskas{0}}nostolaite, jota käytetään rautapitoisten materiaalien, kuten teräksen ja raudan, nostamiseen ja siirtämiseen. Sitä kutsutaan myös nostomagneetiksi tai magneettiseksi nostolaitteeksi. Nostin tarttuu työkappaleeseen ylhäältä magneettivoiman avulla, joten nostoja, ketjuja tai puristimia ei välttämättä tarvita joissain käsittelytehtävissä. Sitä käytetään yleensä nosturin, nostimen tai nostokoukun kanssa.

Magneettinen nostin on tehty magneettisille materiaaleille, ei alumiinille, kuparille, muoville, puulle tai muille ei--magneettisille materiaaleille.

Kuinka magneettinen nostin toimii?

Magneettinen nostin käyttää sisäisiä magneetteja luomaan magneettikentän rautametallien, kuten raudan ja teräksen, nostamiseen. Kestomagneettinostimessa kahva muuttaa sisäistä magneettipiiriä. Kun se on kytketty päälle, magneettikenttä yhdistyy terästyökappaleeseen. Kun se kytketään pois päältä, magneettinen reitti muuttuu ja työkappale vapautuu.

Jotkut nostomagneetit käyttävät sähkökytkimiä manuaalisen vivun sijasta suunnittelusta riippuen.

Magneettisten nostolaitteiden päätyypit

Magneettiset nostimet jaetaan yleensä sen mukaan, kuinka magneettinen voima luodaan ja ohjataan. Päätyypit ovat pysyvät, sähkömagneettiset ja sähkö{1}}pysyvät mallit.

Kestomagneettinen nostolaite



Lähetä kysely nyt

Sähkömagneettinen nostin



Lähetä kysely nyt

Electro{0}}kestomagneettinen nostolaite

Lähetä kysely nyt



Kestomagneettinen nostolaite

Kestomagneettinen nostinkäyttää sisäänrakennettuja{0}}kestomagneetteja. Siinä on yleensä käsikahva magneettipiirin kytkemiseksi päälle tai pois päältä. Se ei tarvitse jatkuvaa tehoa noston aikana.

Sähkömagneettinen nostin

Sähkömagneettinen nostinkäyttää sähkövirtaa magneettikentän luomiseen. Kun virta syötetään, magneetti toimii. Kun virta katkaistaan, magneettinen voima häviää tai vähenee järjestelmän suunnittelusta riippuen.

Electro{0}}kestomagneettinen nostolaite

Sähkö{0}}pysyvämagneettinen nostinkäyttää sähköä magneetin kytkemiseen päälle tai pois päältä. Aktivoinnin jälkeen se voi pitää pitovoiman ilman jatkuvaa tehoa monissa malleissa.

Mitä materiaaleja magneettinen nostolaite voi nostaa?

Magneettinen nostin on tehty rautapitoisille materiaaleille. Ennen kuin käytät sitä, sinun on varmistettava, pystyykö työkappale reagoimaan magneettiseen voimaan.

Rautametallit

Rautametalleja ovat hiiliteräs, pehmeä teräs ja rauta. Nämä ovat yleisimpiä magneettinostimen käsittelemiä materiaaleja. Teräslevyt, teräslohkot ja litteät teräsosat kuuluvat yleensä tähän ryhmään.

Valurauta ja muottiteräs

Monissa tapauksissa voidaan nostaa myös valurautaa ja muottiterästä, mutta lopputulos riippuu tarkasta materiaalilaadusta ja kosketuspinnasta. Joillakin valuosilla on epätasaiset pinnat, mikä voi vaikuttaa siihen, miten nostomagneetti istuu työkappaleessa.

Materiaalit, joita se ei voi nostaa

Magneettinen nostin ei voi nostaa ei--magneettisia materiaaleja, kuten alumiinia, kuparia, messinkiä, muovia tai puuta. Useimmat ei--magneettisista ruostumattomasta teräksestä eivät myöskään sovellu. Näille materiaaleille tarvitaan toinen nostomenetelmä.

Mikä vaikuttaa magneettiseen nostokykyyn?

Magneettisen nostimen nimelliskapasiteetti testataan tietyissä olosuhteissa. Todellisessa käytössä todellinen nostokyky voi muuttua.

Työkappaleen paksuus

Liian ohut teräslevy ei välttämättä täydennä magneettipiiriä hyvin. Tässä tapauksessa magneettinostin ei ehkä saavuta nimelliskapasiteettiaan.

Yhteysalue

Nostin tarvitsee riittävästi kosketusta työkappaleen pintaan. Suurempi, tasaisempi kosketuspinta antaa yleensä paremmat pito-olosuhteet kuin kapea tai epätasainen kosketuskohta.

Pinnan kunto

Ruoste, maali, öljy, kalkki, pöly tai metallilastut voivat luoda ilmaraon nostimen ja teräksen väliin. Pienikin rako voi vähentää pitovoimaa.

Työkappaleen muoto

Litteät teräslevyt on helpompi nostaa kuin pyöreät tangot, putket tai epätasaiset valuosat. Kaarevat pinnat antavat vähemmän suoraa kosketusta, joten todellinen nostotilanne tulee tarkistaa huolellisesti.

Milloin käyttää magneettinostinta

Magneettista nosturia käytetään, kun työkappale on rautapitoista, sillä on riittävästi kosketuspinta-alaa ja sitä on siirrettävä ilman poraamista, puristamista tai käärintälenkkeillä.

Teräslevyjen käsittely

Tasaisille teräslevyille voidaan käyttää magneettinostinta lastauksen, purkamisen, pinoamisen tai siirron aikana. Levyn pinnan ja paksuuden on silti vastattava nostokapasiteettia.

Muotin ja lohkon nosto

Muottiteräs, teräsharkot ja koneistetut lohkot ovat yleisiä nostoesineitä. Niiden tasainen kosketuspinta tekee niistä yleensä helpompia käsitellä kuin kaarevia osia.

Koneistus- ja valmistuslinjat

Leikkaus-, hionta-, hitsaus- tai CNC-alueilla nostomagneetti voi auttaa siirtämään terästyökappaleita koneiden, pöytien ja varastointipaikkojen välillä.

Varaston ja varaston käsittely

Teräsvarastot voivat käyttää magneettinostimia levyjen, aihioiden tai litteiden teräsosien siirtämiseen. Työkappaleen kunto tulee tarkistaa ennen jokaista nostoa.

Koneen lastaus ja purkaminen

Magneettinostimia voidaan käyttää, kun teräsosia on asetettava konepöydälle tai poistettava työstön jälkeen.

Erikoistuneet käsittelysovellukset

Magneettinostimia voidaan käyttää myös tilanteissa, joissa perinteisiä nostomenetelmiä on vaikea soveltaa, kuten käsiteltäessä osia, joissa on rajoitettu pääsy tai joissa tarvitaan nopeaa kiinnitystä ja irrotusta.

Kun magneettinostin ei sovellu

Magneettinen nostin ei sovellu kaikkiin nostotöihin. Älä käytä sitä ei--magneettisissa materiaaleissa, kuten alumiinissa, kuparissa, messingissä, muovissa, puussa tai useimmissa ei--magneettisissa ruostumattomissa teräksissä.

Se voi myös olla epäsopiva, jos teräs on liian ohut, liian pieni tai muotoiltu siten, että se antaa huonon kontaktin magneetin kanssa. Voimakas ruoste, paksu maali, öljy, hilse, lastut tai epätasaiset pinnat voivat vähentää pitovoimaa.

Ole varovainen pyöreiden tankojen, putkien, kaarevien osien ja karkeiden valukappaleiden kanssa. Näillä työkappaleilla on vähemmän tasainen kosketuspinta.

Magneettista nostolaitetta ei myöskään saa käyttää, jos työkappale on yli nimelliskapasiteetin, epävakaa tai ei pysty pysymään tasapainossa noston aikana.

Turvallisuustarkastukset ennen magneettinostimen käyttöä

Tarkista työkappale ennen magneettinostimen käyttöä. Varmista, että materiaali on rautametallia ja että paino on nimelliskapasiteetin sisällä.

Katso teräspinta. Voimakas ruoste, maali, öljy, hilse, lastut tai epätasaiset alueet voivat vähentää kosketusta magneetin kanssa. Työkappaleen tulee myös olla riittävän paksu ja tasainen kosketuspinta.

Tarkista itse nostin ennen nostamista. Varmista, että kahvan, lukon, koukun, sakkelin tai virran tila on normaali. Kuorman tulee pysyä tasapainossa noston jälkeen.

Pidä ihmiset poissa riippuvista kuormista.

Kuinka valita oikea magneettinostin

Ennen kuin valitset magneettinostimen, varmista työkappaleen todelliset olosuhteet. Aloita materiaalityypistä, painosta, paksuudesta, pituudesta, leveydestä ja pinnan muodosta. Litteä teräslevy ja pyöreä terästanko saattavat vaatia erilaisia ​​nostotarkistuksia.

Tarkista myös pinnan kunto, kuten ruoste, maali, öljy, hilse tai koneistuslastut. Nämä yksityiskohdat voivat vaikuttaa nostomagneetin ja työkappaleen väliseen kosketukseen.

Varmista projekteissa myös nostotaajuus, nosturin tai nostimen liitäntä, työympäristö ja se, käytetäänkö nosturia manuaalisesti vai integroituna laitteistoon. Jos tämä on tarkoitettu OEM-käyttöön, piirustukset, työkappalekuvat ja tavoitekapasiteetti ovat hyödyllisiä ennen tarjousta.

Johtopäätös

Magneettiset nostimet toimivat parhaiten ferromagneettisten materiaalien kanssa, joilla on riittävä kosketuspinta ja vakaat nostoolosuhteet. Niiden todellinen suorituskyky riippuu pinnan tasaisuudesta, paksuudesta, painosta ja siitä, kuinka kuormaa käsitellään noston aikana. Joten pääkysymys ei ole vain "kuinka monta kiloa se pystyy nostamaan?" Se vastaako työkappaleen kunto nostimen nimellisolosuhteisiin.

Hieno Magtechtarjoaa magneettinostimia ja räätälöityjä magneettinostoratkaisuja teollisiin sovelluksiin. Vakiomalleja ja OEM-malleja voidaan toimittaa erityisten projektivaatimusten perusteella.
