Metallilastut ja ruostehiutaleet eivät kerro itsestään. Ne kulkevat mukana jauheissasi, jäähdytysnesteessäsi, nestesyötteessäsi -, kunnes ne naarmuttavat tiivistettä, tukkivat suuttimen tai ilmaantuvat asiakkaan valitukseen.
Magneettiputki pysäyttää sen ennen kuin se tapahtuu. Se on ruostumattomasta-teräksestä valmistettu tanko, jossa on magneettinen ydin ja jonka pudotat suoraan prosessin virtaan. Se toimii vetämällä rautapitoisia hiukkasia pois kaikesta, joka kulkee sen yli - ei virtaa, ei liikkuvia osia, ei mitään päälle kytkettävää.
Alla näet, kuinka veto itse asiassa tapahtuu ja kuinka valita oikea putki linjallesi.
Mikä on magneettiputki
A magneettinen putkion suljettu metallitanko, jonka sisällä on vahva magneetti. Löydät sen tavallisesti seisomassa materiaalisi polulla - pultattuina putken poikki, ripustettuna suppilon sisään tai asetettuna kouruun, jossa jauheen tai nesteen täytyy kulkea sen ohi.
Ulkopinta on ruostumatonta terästä, joten se kestää märissä, rasvaisissa tai syövyttävissä olosuhteissa ruostumatta tai naarmuttamatta tuotetta.
Se ei tarvitse sähköä toimiakseen. Aseta se vain materiaalisi virtausreitille, ja se alkaa toimia heti.
Kuinka magneettiputki toimii
Näin tapahtuu, kun materiaalisi alkaa liikkua putken ohi.
Sisällä magneettisydän luo magneettikentän, joka ulottuu ruostumattoman terässeinän läpi. Kenttä ei ole kaikkialla yhtä voimakas - se on voimakkain aivan pinnalla ja heikompi, kun siirryt pois, ja tämä ero on se, mikä todella tekee työn. Rautahiukkaset vedetään kohti kentän vahvinta osaa ja tarttuvat putkeen.
Kun jauheesi, nesteesi tai granulaattisi virtaa jatkuvasti ohi, enemmän hiukkasia tarttuu pinnalle. Ajan myötä niistä muodostuu näkyvä metallikerros.
Sisäinen rakenne - Kuinka magneettiputki rakennetaan
Avaa yksi, etkä löydä sisällä yhtään tankomagneettia. Löydät pinon - pieniä levymagneetteja vuorotellen teräslevyjen kanssa rivissä päittäin putken pituutta pitkin.
Jokainen aluslevy vetää kentän viereisestä magneetista ja työntää sen takaisin ulos pintaa kohti. Pinoa tarpeeksi näitä pareja yhteen, ja saat vahvoja kaappauspisteitä putken koko pituudelta, ei vain yhtä heikkoa kohtaa keskellä.
Materiaali- ja magneettilujuusvaihtoehdot
Sinulla on valinnanvaraa täällä, ja niillä on enemmän merkitystä kuin uskotkaan.
Kotelo on yleensä 304 tai 316 ruostumatonta terästä. 304 käsittelee useimmat kuivat, yleiskäyttöiset linjat hienosti. 316 maksaa enemmän, mutta se kestää paremmin suolavettä, happoja ja muita syövyttäviä aineita - kannattaa, jos prosessissasi kulkee märkiä tai aggressiivisia kemikaaleja linjan läpi.
Sisällä olevat magneetit ovat yleensä ferriittiä tai neodyymiä (NdFeB). Ferriitti on halvempaa ja toimii hienosti isompien metallipalojen pyydystämiseen. Neodyymi on kokoonsa nähden vahvempi, joten se on mitä haluat, jos yrität vetää ulos hienojakoisia rautapölyjä tai mikroni{2}}hiukkasia.
Magneettinen vahvuus on yleensä arvioitu gaussina, ja putket vaihtelevat tyypillisesti noin 2 500 - 15 000 gaussia riippuen siitä, mitä sinun on kaapattava.
Magneettiputkien tyypit
Putki itsessään on vain puolet tarinasta - kuinka pää on valmis, määrittää, kuinka se kiinnitetään, irrotetaan tai käytetään käsin.
Argonkaarihitsauspää
Tämä pää on tiivistetty argonkaarihitsauksella, jolloin saat pysyvän, täysin tiiviin liitoksen. Se on valinta, kun putki hitsataan suoraan runkoon tai kiinnikkeeseen, eikä se tule takaisin ulos.
Puristuspää
Hitsauksen sijaan pää puristetaan mekaanisesti kiinni. Saat kiinteän, tiiviin pinnan ilman lämpövääristymiä, joita hitsaus voi aiheuttaa ohuempiin koteloihin.
Sisäinen lanka
Pää on koneistettu naaraskierteellä, joten se ruuvataan sopivaan nastan tai liittimeen. Hyödyllinen, kun haluat turvallisen kiinnikkeen, jonka voit vielä ruuvata irti huoltoa varten.
Ulkoinen lanka
Päässä on sen sijaan uroskierre, jolloin voit pujottaa sen kiinnitysreiän tai kannattimen läpi ja kiinnittää sen mutterilla -, mikä on yleinen järjestely kiinteisiin asennuksiin putkiin tai suppiloihin.
Sormuksen kanssa
Päässä olevan hitsatun renkaan tai silmukan avulla voit ripustaa putken koukkuun tai ketjuun tai yksinkertaisesti tarttua siihen ja vetää se suoraan ulos puhdistusta varten ilman työkaluja.
Kahvan kannen kanssa
Kumi- tai muovikahva muuttaa putken kädessä{0}}pidettäväksi sauvaksi. Et asenna tätä - käytät sitä metallin manuaaliseen tarkistamiseen tai irroittamiseen irtonaisesta materiaalista.
Asennusmenetelmät ja puhdistusvaihtoehdot
Magneettiputken saaminen toimimaan hyvin alkaa siitä, mihin ja miten se laitetaan.
Asennus
Useimmat asennukset menevät johonkin kolmesta kohdasta: suoraan putkilinjaan, asennettuna suppilon aukon poikki tai kouruun, jossa materiaali{0}}putoaa sen ohi. Valitsetpa minkä paikan tahansa, suunnalla on väliä - aseta putki siten, että materiaali ei pääse liukumaan sen ohi koskettamatta magneettista pintaa.
Älä luota yhteen putkeen, jos virtaus on paksumpi tai kontaminaatio on suurempi. Useat putket, jotka on sijoitettu erilleen aukon poikki, keräävät enemmän metallia ja vähentävät mahdollisuutta, että materiaali ohittaa kentän kokonaan.
Puhdistus
Puhdistus riippuu asennetusta putkesta.
Vakiosuljetut putket on vedettävä, pyyhittävä ja asennettava uudelleen käsin - yleensä kerran vuorossa tai kerran päivässä riippuen siitä, kuinka likainen linjasi on. Irrotettavat ja pneumaattiset mallit ohittavat manuaalisen osan lähes kokonaan, millä on merkitystä, jos linjallasi ei ole varaa toistuviin seisokkeihin.
Magneettiputken tärkeimmät edut
Muutamat asiat tekevät magneettiputkista asennuksen vaivan arvoisia.
• Ei seisokkeja asennukseen: liukuu olemassa olevaan putkeen, suppiloon tai kouruun ilman johdotusta tai ohjauspaneelin lisäämistä - yksi järjestelmä vähemmän, joka voi epäonnistua.
• Jatkuva erottelu: Toimii koko materiaalin virtauksen ajan, ei vain ajoitetun tarkastuksen aikana, joten tuotetta ei jaeta erillisen suodatusvaiheen läpi.
• Ei lisättyä virtausrajoitusta: Toisin kuin media{0}}pohjaiset suodattimet, magneettiputki ei aiheuta painehäviötä, koska se kerää materiaalin - virtaus liikkuu samalla nopeudella riippumatta siitä, onko se puhdas tai täynnä vangittua metallia.
• Korroosionkestävyys: Ruostumaton kotelo kestää pesu{0}}ja märkäprosesseissa ruostumatta tuotevirtaan.
• Ei mitään sähköllä annettavaa tai ylläpidettävää: Ei johtoja, sulakkeita tai ohjauspaneelia vianmääritykseen, kun jokin muu linjassa katkeaa.
Yleisiä virheitä, jotka vähentävät magneettiputken tehoa
Useimmat tehokkuusongelmat johtuvat muutamasta vältettävissä olevasta virheestä.
Asenna se taaksepäin tai väärään paikkaan
Jos suunta on väärä, materiaali liukuu kentän vahvimman kohdan ohi sen sijaan, että se liikkuisi suoraan sen läpi. Tämä on kontaminaatiota, joka pääsee vapaasti prosessisi läpi.
Siivousaikataulujen ohittaminen
Kun metallia kertyy pinnalle, menetät kapasiteettia. Odota liian kauan, ja putki lakkaa vastaanottamasta mitään uutta - se vain istuu, täynnä.
Väärän Gaussin tai materiaalin valinta
Vakio-lujuusputki ei kestä hienoa rautapölyä, ja ruostumaton 304 syövyttävässä linjassa tarkoittaa, että vaihdat osia nopeammin kuin sinun pitäisi.
Running Flow liian nopeasti
Työnnä materiaalia läpi nopeammin kuin putki kestää, ja kiinni jääneet hiukkaset huuhtoutuvat heti pois ennen kuin poistat niitä.
Teollisuuden sovellukset
Magneettiset putket näkyvät kaikkialla, missä metallikontaminaatio on todellinen riski tuotteellesi tai laitteellesi.
Ruoka ja juoma
Ylläpidä ruoka- ja juomalinjaa, ja käytät niitä todennäköisesti jo metallisirpaleiden keräämiseen ennen kuin ne saavuttavat pakkauksen - useimmat elintarviketurvallisuusohjelmat vaativat sitä, eivät vain suosittele sitä.
Muovit
Käsittele muoveja, ja ne suojaavat ekstruudereitasi ja muottejasi hartsipellettien sisään piiloutuvalta metallilta, jossa yksittäinen palanen voi murskata ruuvin tai pilata muotin.
Lääkkeet ja kemikaalit
Lääkkeissä tai kemikaaleissa ne löytyvät yleensä jauheen ja nesteen siirrosta, koska jopa mikroskooppiset rautahiukkaset voivat vaarantaa erän.
Keramiikka
Jos olet keramiikassa, ne menevät tyypillisesti sisään raaka-aineen ottopaikassa, jossa savi- ja mineraalijauheet kuljettavat usein piilossa olevaa metallia kaivostoiminnasta tai kuljetuksista.
Jos jokin näistä kuulostaa sinun linjaltasi, katso magneettitankovalikoimaamme löytääksesi oikean istuvuuden.
Kuinka valita oikea magneettiputki
Oikean magneettiputken valinta edellyttää muutaman käytännön tarkastuksen, ennen kuin tilaat putken.
• Putken tai aukon koko: Mittaa halkaisija, jolla työskentelet - liian pieni putki ei kata virtausta ja liian suuri putki ei sovi koteloosi.
• Virtausnopeus: Nopeammat virtaukset tarvitsevat vahvemman putken, tai epäpuhtaudet liukuvat ohi ennen kuin kenttä ehtii pitää ne.
• Partikkelikoko: Hieno rautapöly tarvitsee korkeamman-gaussin ytimen; suurempi tramp metalli toimii hyvin vakiolujuudella.
• Käyttölämpötila: Tarkista putken arvo prosessin lämpötilan mukaan, erityisesti kuumilla linjoilla.
• Puhdistusmenetelmä: Päätä, toimivatko manuaalinen veto-ja-pyyhintä aikataulusi mukaan vai onko ulosvedettävä vai pneumaattinen malli lisäkustannusten arvoinen.
• Sertifikaatit: Jos työskentelet elintarvike- tai lääkealalla, varmista, että putki täyttää alan vaatimat elintarvike- tai terveysstandardit.
Magneettinen putki
Lähetä kysely nyt
Neliön muotoinen magneettitanko
Lähetä kysely nyt
Magneettinen suodatintanko
Lähetä kysely nyt

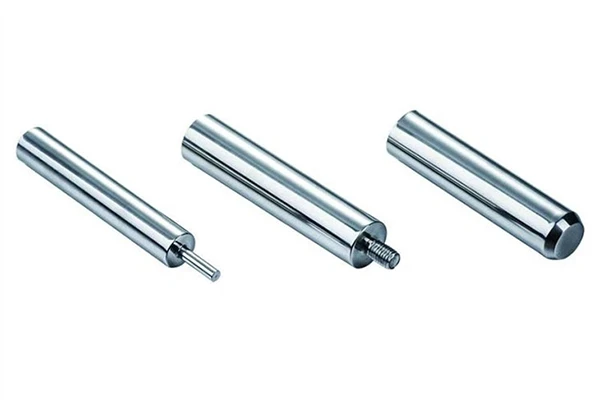

Neodyymimagneettisauvat
Lähetä kysely nyt
Johtopäätös
Magneettiputki ei ole monimutkainen, ja se on juuri se pointti. Ei tehoa, ei liikkuvia osia - vain ruostumaton teräs, joka tekee yhtä työtä jatkuvasti materiaalin valuessa sen ohi. Hanki gauss-, kotelo- ja puhdistusrutiini oikeat linjaasi, ja se tekee tehtävänsä hiljaa taustalla.
FAQ
K: Voiko magneettiputki poistaa ei--rautapitoisia metalleja, kuten alumiinia tai ruostumatonta terästä?
V: Ei. Magneettiputki vetää sisään vain rautametallin - rauta-, teräs- ja ruostehiutaleita. Alumiini, messinki ja useimmat ruostumattomat teräkset eivät reagoi siihen.
K: Kuinka vahva magneettiputken tulee olla?
V: Se riippuu siitä, mitä yrität saada kiinni. Hieno rautapöly tarvitsee korkeamman-gauss-putken, kun taas suurempi tramp-metalli tulee hienosti ulos tavallisella-lujuudella.
K: Voiko magneettiputken asentaa mihin tahansa putken suuntaan?
V: Useimmat putket toimivat vaakasuorassa, pystysuorassa tai vinossa, mutta sinun tulee varmistaa suunta ensin toimittajaltasi - se vaikuttaa siihen, miten epäpuhtaudet laskeutuvat ja kuinka hyvin putki tarttuu ne.
K: Kuinka usein magneettiputki tulee puhdistaa?
V: Se riippuu siitä, kuinka likainen linjasi kulkee. Voimakkaat-kontaminaatiot saattavat vaatia päivittäistä puhdistusta, kun taas puhtaammat linjat voivat kestää viikkoja tarkistusten välillä.
K: Onko magneettiputki sama kuin magneettisauva tai magneettitanko?
V: Kyllä - näitä termejä käytetään vaihtokelpoisina eri toimialoilla samalle lieriömäiselle mallille.
K: Väheneekö magneettinen voimakkuus ajan myötä?
V: Ei paljon, kunhan käytät sitä normaaleissa olosuhteissa. Neodyymimagneetit säilyttävät voimansa vuosia - lämpö on todellakin ainoa asia, joka kuluttaa niitä aikaisin.
