Kohteen käyttöskenaariotNdFeB kestomagneetitjaetaan karkeasti adsorptioon, repulsioon, induktioon, sähkömagneettiseen muuntamiseen jne. Eri sovelluksissa magneettikentille asetetaan myös erilaisia vaatimuksia.
3C-tuotteiden tilarakenne on minimaalinen ja vaatii suurta adsorptiolujuutta. Tilarakenne ei salli magneetin koon kasvamista, joten magneettikentän voimakkuutta on lisättävä magneettipiirin suunnittelulla;
Tilanteissa, joissa vaaditaan magneettikentän induktiota, liian poikkeavat magneettiset voimalinjat saavat Hall-elementin vahingossa koskettamaan, ja magneettikentän aluetta on ohjattava magneettipiirin suunnittelulla;
Kun magneetin toinen puoli vaatii suurta adsorptiovoimakkuutta ja toinen puoli on suojattava magneettikentältä, liian suuri magneettikentän voimakkuus suojapuolen puolella vaikuttaa elektronisten komponenttien käyttöön. Tämä ongelma on myös ratkaistava magneettipiirin suunnittelulla.
Missä vaaditaan tarkkaa paikannusvaikutusta, missä tarvitaan tasaista magneettikenttää... jne.
Kaikissa yllä mainituissa tilanteissa on vaikea saavuttaa käyttövaatimuksia yhdellä magneetilla, ja kun harvinaisen maametallin hinta on korkea, magneetin tilavuus ja annostus vaikuttavat vakavasti tuotteen hintaan ja hintaan. Siksi voimme täyttää adsorptioolosuhteet tai normaalin käytön. , muokkaa magneetin magneettipiirin rakennetta vastaamaan erilaisia käyttöskenaarioita ja samalla vähennä magneettien määrää kustannusten alentamiseksi.
Yleiset magneettipiirit jaetaan karkeasti HALBACH ARRAY:iin, moninapaisiin magneettipiireihin, fokusoituihin magneettipiireihin, lisättyihin magneettista johtaviin materiaaleihin, joustavaan siirtoon, yksipuolisiin magneeteihin, magneettisiin kondensaatiorakenteisiin jne. Esittelen ne yksitellen sinulle:

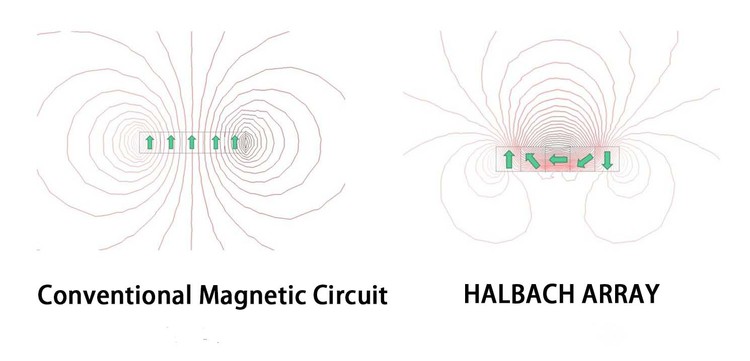

HALBACH TAULUKKO Halbach taulukko
Tämä on suunnilleen ihanteellinen suunnittelurakenne, jonka tavoitteena on tuottaa voimakkain magneettikenttä käyttämällä pienintä määrää magneetteja. Halbach-ryhmän erityisen magneettisen piirirakenteen ansiosta suurin osa magneettikentän silmukasta voi kiertää magneettisen laitteen sisällä, mikä vähentää magneettivuon vuotoa, saavuttaa magneettisen keskittymisen ja saavuttaa itsesuojaavan vaikutuksen ei-työalueilla. Optimoitu rengasmainen Halbach-magneettipiirin rakenne varmistaa, että Halbach-ryhmä on Minimialue, jolla voidaan saavuttaa 100 % suojaus. Kuten kuvasta näkyy, tavanomaisen magneettipiirin magneettikenttäviivat ovat symmetrisesti divergenttejä, kun taas suurin osa Halbach-ryhmän magneettikenttäviivoista on keskittynyt työalueelle, joten magneettista vetovoimaa voidaan parantaa.
Moninapainen magneettipiiri
Moninapaiset magneettipiirit käyttävät pääasiassa magneettikenttälinjojen ominaisuuksia valitakseen ensisijaisesti lähimmät eri navat magneettipiirin muodostamiseksi. Verrattuna tavallisiin yksinapaisiin magneetteihin moninapaisten magneettipiirien magneettikenttäviivat (magneettikenttä) ovat keskittyneempiä pintaan, varsinkin mitä enemmän napoja, sitä selvempi se on. On olemassa kahdenlaisia moninapaisia magneettipiirejä, joista toinen on yhden magneetin moninapainen magnetointimenetelmä ja toinen on useiden yksinapaisten magneettien adsorptiomenetelmä. Ero näiden kahden menetelmän välillä on hinta, mutta todelliset toiminnot ovat samat. Moninapaisten magneettipiirien edut adsorptiossa pienin väliajoin ovat hyvin ilmeisiä.

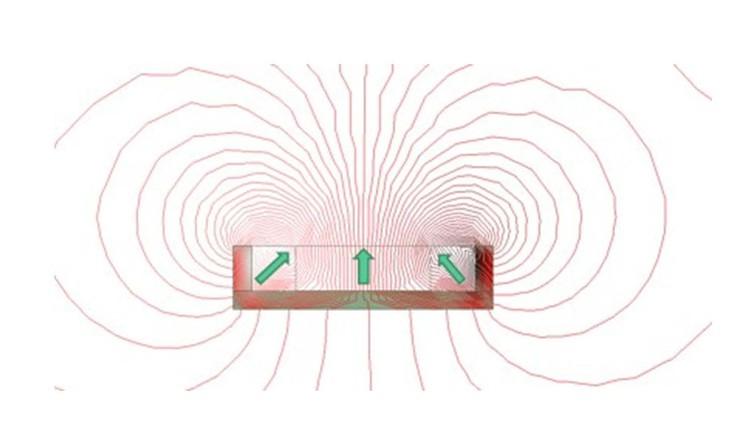

Keskity magneettipiiriin
Fokusoiva magneettipiiri käyttää erityistä magneettipiirin suuntaa magneettikentän keskittämiseen pienelle alueelle, jolloin magneettikenttä tällä alueella on erittäin vahva, jopa 1T, mikä on erittäin hyödyllistä tarkassa paikannuksessa ja paikallisessa induktiossa.
Magneettinen materiaali
Magneettia läpäisevät materiaalit käyttävät magneettikenttäsilmukoita priorisoidakseen polun, jolla on pienin magneettivastus. Erittäin läpäisevien materiaalien (SUS430, SPCC, DT4 jne.) käyttö magneettipiirissä voi ohjata hyvin magneettikentän suuntaa, jolloin saavutetaan paikallinen magnetointi ja eristys. Vaikutus.
Joustava vaihteisto
Joustavan voimansiirron ominaisuudet ovat, että magneettien muodostama vetovoima ja hylkiminen saavuttavat kosketuksettoman joustavan voimansiirron, pienen koon, yksinkertaisen rakenteen, vääntömomenttia voidaan muuttaa magneetin tilavuuden ja ilmaraon koon mukaan ja säädettävä tila on suuri.
Yksipuolinen magneetti
Yksipuolisten magneettien ominaisuus on, että magneetin toisen puolen napaisuus on suojattu ja toisen puolen napaisuus säilyy. Suora adsorptiovoima on suurempi, mutta magneettinen voima vaimenee suuresti etäisyyden kasvaessa.
Magneettinen rakenne
Muodollinen ominaisuus on, että magneetti ja rautakies on järjestetty toisiinsa nähden napaisuuden mukaan. Kun magneetin paksuuden ja rautaikeen paksuuden välinen suhde kasvaa, mitä paksumpi rautaikeen paksuus on, sitä pienempi on magneettikenttälinjojen poikkeama. Magnetointirakenne voidaan suunnitella joustavasti ilmaraon koon mukaan optimaalisen vaikutuksen saavuttamiseksi, mikä voi tehokkaasti säästää magneetteja. Magneettikenttä jakautuu tasaisesti rautakaiteen pitkin, mutta haittana on, että asennuskustannukset ovat korkeat.
